一：產品特點

  1：模塊化離離結構，運維簡便

  2：單相一級，可組合成多極適用不同電網制式

  3：動態熱脫扣裝置，溫控斷路技術

  4：通流能力強，響應時間快，保護水平低

二：技術參數

三：安裝說明

  1：安裝時請根據安裝示意圖連接，其中L為相線，N為零線，PE為地線，將電源相線(L)、零線(N)分別接入電涌保護器相應接線端子，保證牢固及可靠，請勿帶電操作，切勿錯接。

  2：安裝完成后，合上電源斷路器開關，檢查工作狀態是否正常。將避雷模塊接地端與防雷地線(推薦接地阻≤4Ω)作良好電氣連接。

  3：防雷模塊工作期間，應注意查看指示燈工作狀態：指示燈綠色，防雷模塊工作正常，指示燈紅色，防雷模塊出現故障，請及時卸下維修或更換。

  4：建議導線規格：20KA不小于6平方，40KA不小于10平方，60KA以上不小于16平方，導線要短、直。

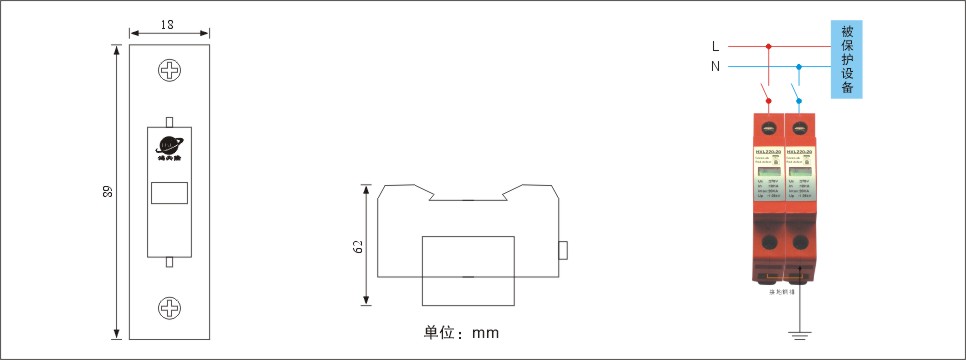

四：安裝示意圖
